前言
Google 曾经做过一个power meter 的开源项目，当时曾经有研究表明，注意用电情况会带来10-15%的能耗降低。也许这些剩下的电费不算什么，但是如果做这些事情的人多了，节省的能耗就不是一个小数字了。
之前已经有不少人用Arduino 来做开源的功率测量设备，比如这篇文章
但是大家基本上都是采用独立的电流传感器，电压感应器元件完成的，通过Arduino 读取电流电压数值，然后计算出功率。
这样做的好处是：电流传感器，电压感应器的价格都比较便宜
这样做的问题是：
功率由Arduino 计算，如果Arduino断电了，数据就没了，如果需要计算电量，还需要Arduino对这些功率进行积分，会带来累积误差。
由于这些问题，我们用一个专门的电量计量模块来和Arduino 一起完成电量计量的工作。
Arduino Power Meter硬件组成
l Arduino UNO+W5100
l URAT-RS485 module
l JSY-109（电计量模块，独立测量电流、电压、功率、用电量，掉电不丢失用电量数据）
系统框架
手把手教程

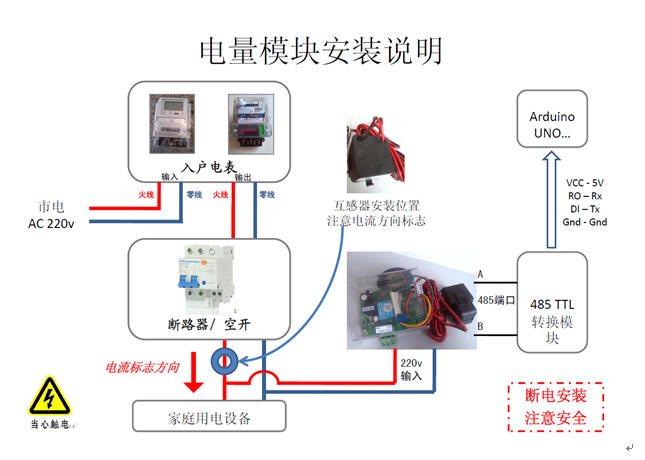

接线
如下图：
1. 入口的空气开关
2. 电计量模块的电流互感线圈，套在入户空气开关的火线上面，注意电流方向
3. 电计量模块的电压互感器，需要接到220V电源上面（上电以后红灯亮）
4. TTL-RS485 模块，AB端子与电计量模块的485 AB连接到一起
5. TTL-RS485 模块，TX RX 5V GND 与ARDUINO UNO 连到一起

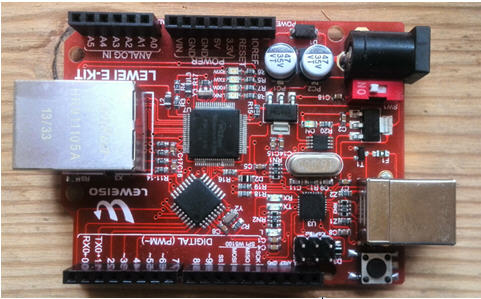

6. 选择具有网络插板（W5100）的UNO
下载代码

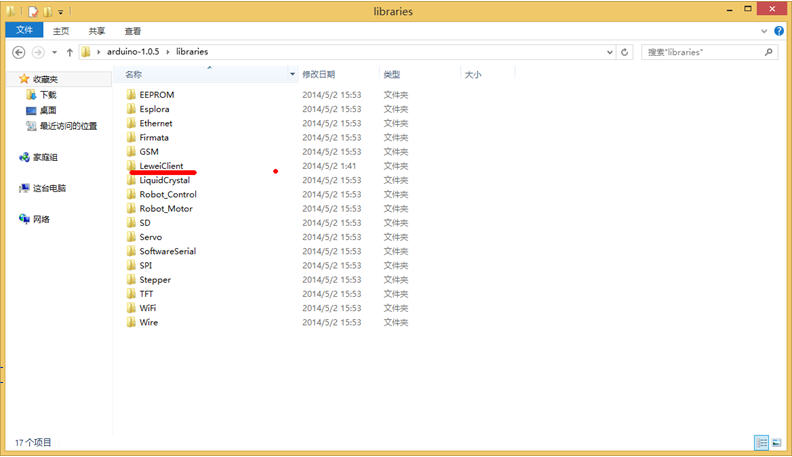

下载该文件夹到 x/Arduino/library
测试本地模式
1. 打开Arduino IDE
2. Example ->leweiclient->JSY109local
3. 编译下载代码（注意，下载代码的时候需要断开TTL-RS485 模块与Arduino连接的TX 和RX 引脚，下载后再连接上，否则Arduino 无法和电计量模块进行通信）
4. 闭合空气开关，电计量模块上电，红灯亮
5. 打开串口监控界面，选择4800波特率（因为电量监控模块就是4800的波特率），看到电压已经测试出来了。这个证明UNO 与电计量模块之间的通信已经正常了。
测试网络模式
登陆，添加设备，注意标识选择02（跟Arduino 程序对应的）选择模板网络电量表。
打开Arduino IDE
Example ->leweiclient->JSY109Remote，更换 USRKEY 的宏定义
USRKEY 在这个页面获得:
.bmp)
编译下载代码（注意，下载代码的时候需要断开TTL-RS485 模块与Arduino连接的TX 和RX 引脚，下载后再连接上，否则Arduino 无法和电计量模块进行通信）

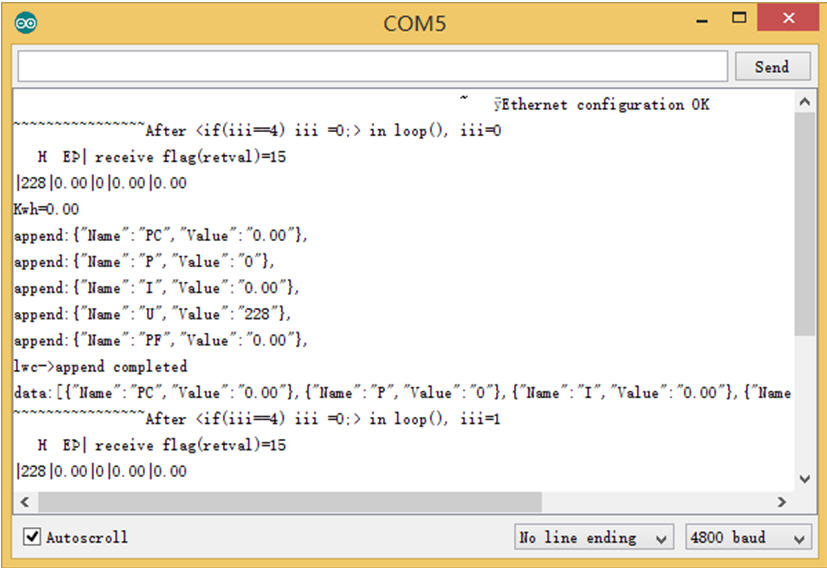

打开串口监控页面，注意4800波特率，看到”Ethernet configuration OK” 说明局域网配置正常了。

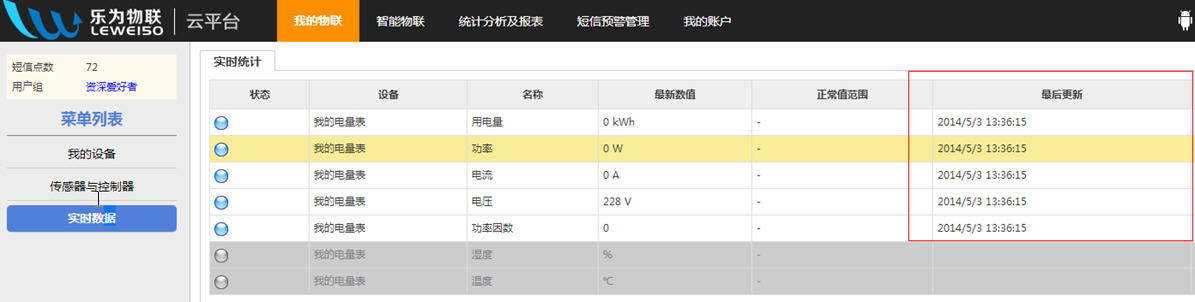

回到web“实时数据” 页面，发现添加的传感器高亮并且已经有数据了（看最后更新的时间）
可以手机登录m.lewei50.com 实时查看数据情况。
可以把每天的用电情况，推送到WEIBO 或者邮件。
